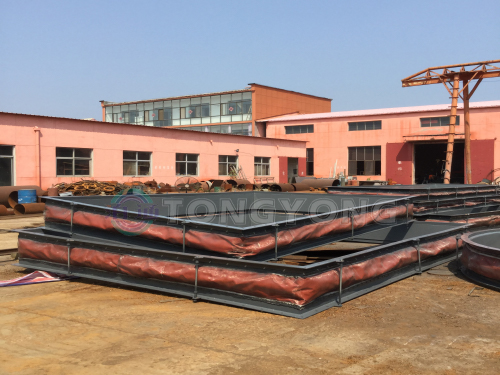

非金屬補償器主要由玻璃纖維織物、無堿布等柔性織物結合金屬框架、導流筒等構成。根據溫度等級不同選用的柔性織物非金屬蒙皮材質不用。流通介質的性質不同選用的材質也不同。所以用戶提供給織物補償器廠家的參數決定了補償器能否適合管道系統使用。
所需要的性能參數包括接口的尺寸、外形尺寸、流通截面、介質的性質、溫度以及補償量。
介質的性質尤為重要，根據介質的特性分為中性、酸性、堿性或酸堿復合性質。根據介質的性質結合溫度選用非金屬蒙皮的材質。有單層、2~3層、用于溫度較高的環境蒙皮會用到8~9層，纖維織物根據溫度在硅橡膠無堿玻璃纖維布、聚四氟乙烯薄膜布、氟橡膠玻璃纖維布、陶瓷纖維布、硅酸鋁纖維毯、無堿玻璃纖維布。
織物補償器廠家會根據使用溫度不同，將非金屬補償器分為不同等級，長期使用溫度≤200瞬間沖擊溫度≤300為1級、使用溫度≤300沖擊溫度≤450為2級、使用溫度≤450沖擊溫度≤600為3級、使用溫度≤600沖擊溫度≤700為4級、使用溫度≤800沖擊溫度≤900為5級、使用溫度≤960沖擊溫度≤為6級、≤1000為7級。
非金屬補償器的壓力不大于1MPa,圓形管道按軸向、徑向補償量要求、矩形按軸向、橫向補償量要求。連接形式分為法蘭、接管、抱箍三種，根據管道連接需求進行選用。
