與金屬補償器外形不同，非金屬補償器由蒙皮與金屬框架組合而成。選用硅橡膠蒙皮外部呈紅色、選用氟橡膠蒙皮外部呈黑色。泊通小編通過文字描述加上配圖片的方式讓您了解非金屬補償器。
以規格表示方法舉例，雖然不同的生產廠家對規格表示方法略有不同，但大致上相同。例如：FXD4500*4000F-400表示：長度為4500mm寬度為4000mm，矩形非金屬補償器連接方式為法蘭連接，高度為400mm。YXD800F-250表示：通徑DN800mm，圓形非金屬補償器連接方式為法蘭連接，高度為250mm。
通過上述對規格型號的舉例中，可以看出外形上有圓形、矩形（生產廠家可根據管道或設備的截面形狀進行異形件的制作），其結構組成一般由蒙皮、框架、隔熱填料層、導流筒、壓板、緊固件等組成。其中蒙皮的構造以及剖面的形狀不同結構上蜂窩整體式、組合式。直筒型、翻邊型、混合型。如圖片所示：

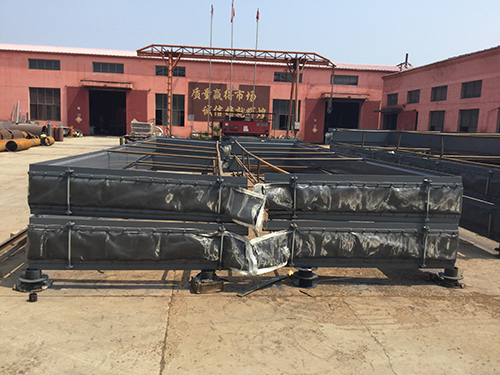

圖片中的為氟膠矩形非金屬補償器，由于尺寸為5200*3100口徑較大運輸上會有限制，可通過分體運輸?shù)姆椒ā．?dāng)?shù)竭_現場后根據廠家的安裝說明對矩形非金屬補償器的框架以及蒙皮進行拼裝即可。與其形成對比的如圖所示：

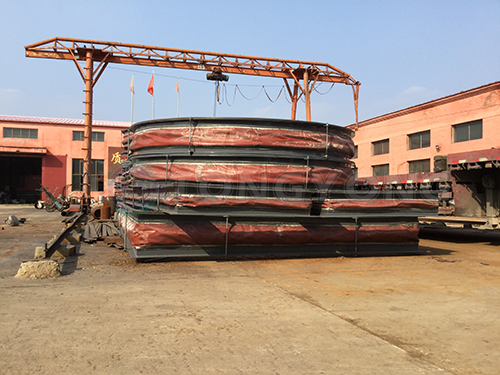

圖片中的為硅膠圓形非金屬補償器，與上圖的區別不僅在于外形，兩者蒙皮的材質不同，通過兩張圖片的對比一目了然。
不管是非金屬補償器還是金屬補償器結構并不是固定的，屬于非標訂制的異形管件，其結構主要依據為補償器應用的環境、壓力以及工況。對于矩形非金屬補償器來說可應用于內陸、沿海以及海上的室內外環境，適用于空氣、煙氣以及除易燃易爆等危險物品的各種干、濕性氣體介質。
