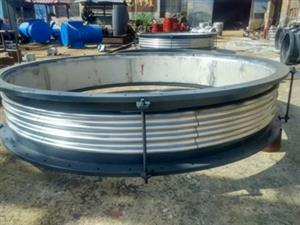

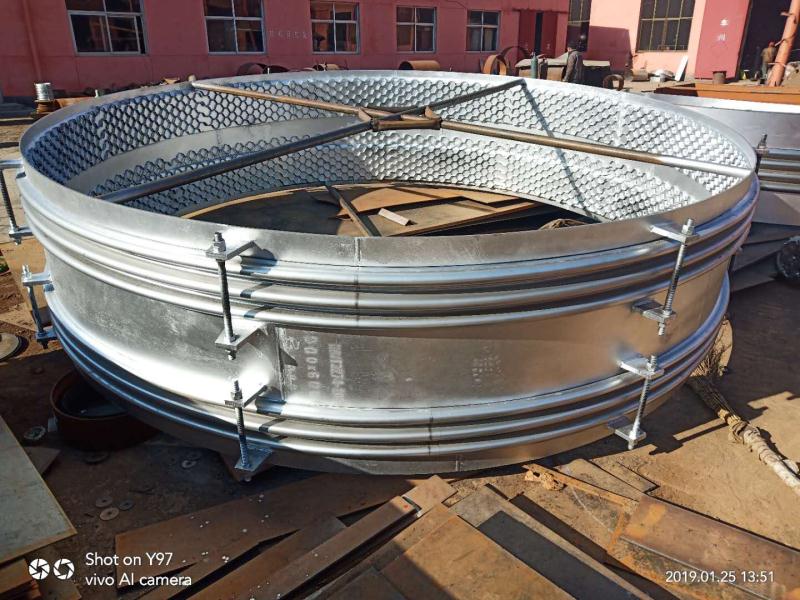

大口徑波紋膨脹節是管道連接中的一種常見設備，它能夠起到伸縮作用主要是靠波紋管來實現的，對波紋膨脹節的功能及強度設計主要是對波紋管的設計，對波紋管的不同設計及組合，可以使波紋管拉伸、壓縮或彎曲，從而形成軸向、橫向、角向三種基本形式的波紋膨脹節。
標準編號:GB/T 12777-2008
波紋膨脹節標準名稱:金屬波紋管膨脹節通用技術條件
標準實施日期:2009-2-1
內容簡介:本標準規定了金屬波紋管膨脹節的定義、分類、要求、試驗方法、檢驗規則、標志及包裝、運輸、貯存等。本標準適用于安裝在管道中其撓性件為整體成形無加強U形、加強U形、Ω形和矩形波紋管的圓形膨脹節的設計、制造和檢驗。壓力容器用膨脹節的設計、制造和檢驗亦可參照使用。
如何對大口徑膨脹節進行選型：
大口徑波紋管膨脹節它是以波紋管為核心的撓性元件，在管線上再作軸向、橫向和角向三個方向的補償。軸向型膨脹節為了減少介質的自激現象。在產品內部沒有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，可以訂貨時予以說明其徑大位移量）：橫向位移膨脹節（大拉桿）主要吸收垂直于膨脹節軸線的橫向位移，小拉桿橫向位移膨脹節適合于吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合：鉸鏈膨脹節（也稱角向膨脹節）。它以兩上或三個膨脹節配套使用（單個使用鉸鏈膨脹節沒有補償能力），用以吸收單向平面內的橫向變形，萬向鉸鏈（角向）膨脹節，由兩個或三個配套使用，可吸收三維方向的變形量。
