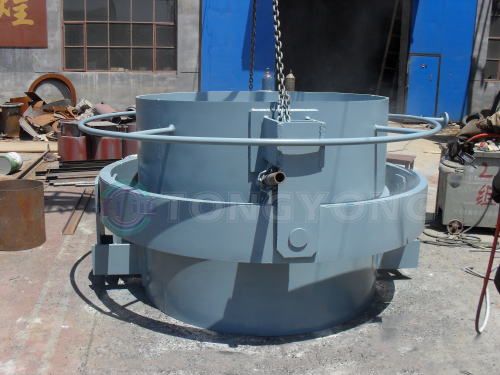

波紋補償器產品中可吸收角位移的萬向鉸鏈波紋補償器，由端管、立板、鉸鏈板、銷軸、萬向環、波紋管組成。
做為波紋補償器中為數不多的可吸收角位移的補償器，萬向鉸鏈波紋補償器在管道中還可以起到承受波紋管的壓力推力。萬向環作為其中的承載構件之一，主要用來吸收軸向載荷。當端管連接的兩端受到熱脹冷縮時，會對波紋補償器產生一個軸向拉伸或壓縮的載荷，而波紋補償器中的波紋管的軸向承載能力很小，因此軸向載荷主要由鉸鏈部分來承受，載荷通過端管、立板、鉸鏈板和銷軸，傳遞給萬向環，萬向環在載荷的作用下，會產生的變形。
萬向鉸鏈波紋補償器主要用于鍋爐送粉管道，可吸收鍋爐爐膛向下熱膨脹產生的位移。由于受到材質和壁厚的限制。用戶在選用時實際工作壓力不小于設計壓力。橫向補償器量應大于固定支架之間管道的軸向位移總和，留有余量。除設計要求萬向鉸鏈波紋補償器需要冷緊預變形外，波紋管變形的方法不得用于調整管道的安裝偏差，以免影響波紋補償器的使用。
