軸向外壓波紋補償器的全面分析

發布時間：2019/2/16 14:49:24

軸向外壓波紋補償器是眾多補償器中的一種，在建筑配件中非常常見，而是應用非常廣泛的一種，下面我們從波紋補償器型號示例、使用說明以及軸向型外壓式波紋補償器對支座作用力的計算方法進行詳細介紹。

軸向外壓波紋補償器是眾多補償器中的一種，在建筑配件中非常常見，而是應用非常廣泛的一種，軸向外壓式波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。型號：DN32-DN1600，壓力級別：0.1Mpa-2.5Mpa 產品軸向補償量：18mm-400mm。

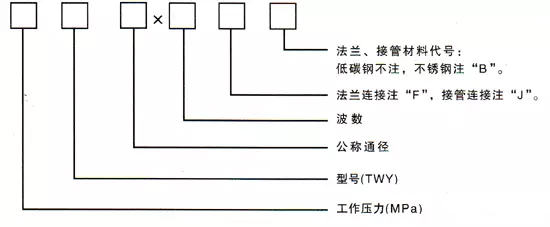

一、型號示例
軸向外壓波紋補償器舉例：0.6TWY500×8JB表示：公稱通徑為500mm，工作壓力為0.6MPa(6kg/cm2)波數為8個。

二、使用說明
軸向型波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。
三、軸向型外壓式波紋補償器對支座作用力的計算：（不考慮溫度對補償量及剛度的修正）

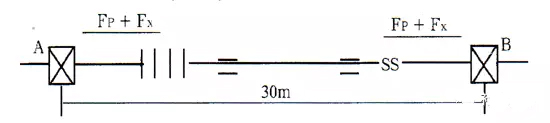

例：一碳鋼管路，公稱通徑500mm，工作壓力0.6MPa；介質溫度350°C ，環境較低溫度-10°C，安裝溫度為20°C，管線長如圖，疲勞破壞次數要求3000次。要安裝一外壓補償器，試計算補償器對支座的作用力。外壓補償器一般安裝位置如下（圖示）：

解：（1）熱變形計算：△L=a·t·L=0.0133×360×30=143.6mm（2）根據使用條件和熱變形計算數據，查樣本可選用0.6TWY500×8F，N=3000次，X0=192mm Kx=272N/mm。(不做預變形)（3）A、B管架受軸向力：內壓推力：Fp=100·P·A=100×0.6×3167=190020N軸向彈力：Fx=Kx·X\272×143.6=39059.2NFz=Fp+Fx=190020+39059.2=229079N

通過以上對軸向外壓波紋補償器的型號示例、使用說明以及軸向型外壓式波紋補償器對支座作用力的計算方法介紹，您對此款補償器是不是有了更詳細的了解呢?每一種補償器都有著自身的優勢和用途，希望大家可以多多關注我們，了解更多產品信息。
